НТЦ "Радиофотоники и интегральной оптики" предлагает широкую линейку волоконно-оптических усилителей EDFA в различных вариантах исполнения: модуль с минимальными габаритными размерами или шасси для установки в 19” стойку. Новая модернизированная линейка отличается улучшенными показателями усиления, более широким динамическим диапазоном и повышенной стабильностью работы, что позволяет добиться исключительного качества передачи оптического сигнала.
Оптические усилители занимают важное место в современных системах связи, позволяя компенсировать потери сигнала в оптическом волокне и обеспечивать передачу данных на большие расстояния. Среди различных типов оптических усилителей особой популярностью пользуются волоконно-оптические усилители, в которых используются волокна, легированные редкоземельными элементами, в частности эрбием.
Волоконно-оптические усилители EDFA C-диапазона
Оптические усилители, работающие в C-диапазоне с длиной волны от 1529 до 1562 нм, являются наиболее распространённым типом волоконных усилителей, легированных эрбием. Принцип их работы основан на вынужденном излучении ионов эрбия, внедрённых в структуру кварцевого волокна. Когда оптический сигнал, требующий усиления, проходит через волокно, легированное эрбием, он взаимодействует с атомами эрбия, предварительно возбуждёнными внешним источником накачки. Эти возбуждённые ионы эрбия, переходя в основное состояние, испускают фотоны с длиной волны, близкой к длине волны входного сигнала, тем самым усиливая его. Такой принцип работы позволяет добиться высокого усиления сигнала с минимальным уровнем шума, что критически важно для качественной передачи данных. C-диапазон выбран не случайно, так как он обеспечивает наименьшие потери в стандартных оптических волокнах, что делает его идеальным для передачи информации на большие расстояния.

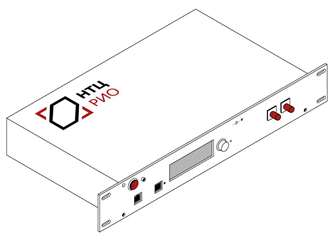

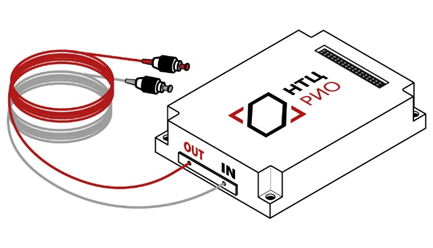

| Эрбиевый усилитель (EDFA) оптического сигнала С-диапазона, OEM-модуль | Эрбиевый усилитель оптического сигнала С диапазона, 1U в стойку 19" | |
|
|
|
Особенности:
|
Особенности:
|
Волоконно-оптические усилители EDFA с выровненным спектром
В ряде случаев для обеспечения стабильности и оптимизации работы оптической системы применяются усилители EDFA с выровненным спектром. Особенность таких усилителей заключается в компенсации неравномерности усиления по спектру. Дело в том, что коэффициент усиления EDFA в C-диапазоне не является абсолютно плоским, то есть усиление на разных длинах волн немного отличается. Это может приводить к искажениям сигнала, особенно в системах с WDM (мультиплексированием с разделением по длине волны), где передается несколько каналов на разных длинах волн. В усилителях с выровненным спектром используются различные методы выравнивания коэффициента усиления, например применение специальных фильтров или оптимизация параметров накачки, что позволяет снизить колебания усиления по спектру и улучшить качество передачи сигнала.
| Эрбиевый усилитель (EDFA) оптического сигнала С-диапазона с выровненным спектром, OEM-модуль | Эрбиевый усилитель (EDFA) оптического сигнала С диапазона с выровненным спектром, 1U в стойку 19" | |
|
|
|
|
Особенности:
|
Особенности:
|
Волоконно-оптические усилители EDFA с перестраиваемым коэффициентом усиления
Для обеспечения большей гибкости и адаптивности в различных сетевых конфигурациях разрабатываются усилители EDFA с перестраиваемым коэффициентом усиления. Такие усилители позволяют регулировать коэффициент усиления в зависимости от требуемой мощности сигнала на выходе или количества каналов WDM. Это достигается за счет изменения параметров накачки, использования управляемых оптических элементов или комбинации этих методов. Настраиваемый коэффициент усиления позволяет динамически управлять усилением сигнала, компенсируя изменения в сети, такие как потери в оптоволокне или изменение количества активных каналов. Это делает такие усилители особенно полезными в современных оптических сетях, где требуется высокая степень гибкости и управляемости. Благодаря возможности адаптироваться к различным условиям и требованиям эти усилители играют важную роль в оптимизации производительности и обеспечении надёжности оптических систем связи.
| Эрбиевый усилитель (EDFA) оптического сигнала С-диапазона с перестраиваемым коэффициентом усиления, OEM-модуль | Эрбиевый усилитель (EDFA) оптического сигнала С диапазона с перестраиваемым коэффициентом усиления, 1U в стойку 19" | |
|
|
|
|
Особенности:
|
Особенности:
|
Подробнее о волоконно-оптических усилителях>>>
Для получения более подробной информации о продукции и технологиях НТЦ "РИО", пожалуйста, свяжитесь с нашими специалистами.
