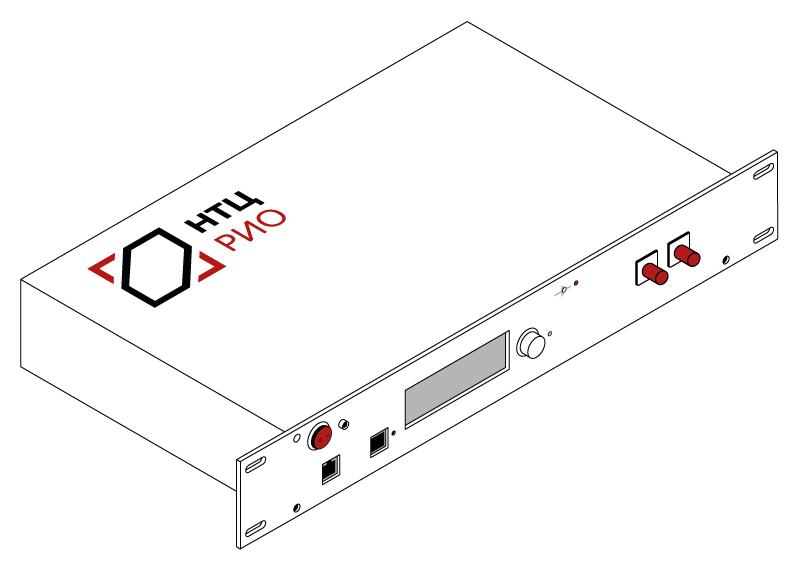

Эрбиевый усилитель (EDFA) оптического сигнала С диапазона с выровненным спектром, 1U в стойку 19"

В корзину В корзине

Задать вопрос

Низкий коэффициент шума.
Низкий уровень входного сигнала.
Управление через протокол SNMP.
Кастомизация.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Оптический усилитель на основе легированного эрбием активного волокна для работы в C-диапазоне длин волн одномодового оптического волокна.

Усилитель предназначен для работы с мультиплексированными сигналами и обеспечивает фиксированный коэффициент усиления на всем рабочем диапазоне с неравномерностью 0,5 дБ. Коэффициент шума в оптимальном режиме работы обычно не превышает 4,2 дБ.

Оптический усилитель выполнен в форм-факторе 1U под 19” стойку. Управление может осуществляться через стандартные интерфейсы USB, RS232 или Ethernet. В вариантном исполнении могут быть добавлены ЖКИ и органы ручного управления.

В состав крейта может быть включено до 4 независимых усилительных модуля различных серий и конфигураций.

Применение

Оптоволоконные сети FTTx с DWDM мультиплексированием.
Магистральные линии связи.
Радиофотонные распределенные системы ВОЛС.
Метрологические системы тестирования оптических компонентов.
Системы связи с высокой пропускной способностью 4G и 5G.
Космическая связь.

Характеристики

Параметр	Ед. изм.	Мин.	Тип.	Макс.
Рабочий диапазон длин волн	нм (ТГц)	1527,2 (196,3)	-	1565,5 (191,5)
Диапазон мощности входного сигнала¹	дБм	-40	-	+10
Максимальная мощность выходного сигнала²	дБм	-	-	22
Оптимальный коэффициент усиления	дБ	-	-	30
Коэффициент шума	дБ	4,0	4,2	5,5
Обратные потери	дБ	40	-	-
Напряжение питания	В/Гц	-	220/50	-
Потребляемая мощность	Вт	-	-	65
Рабочая температура корпуса	°С	0	-	70
Интерфейс	-	USB, RS232 LVTTL (9600 – 115200 кбит/с), Ethernet (SNMP)

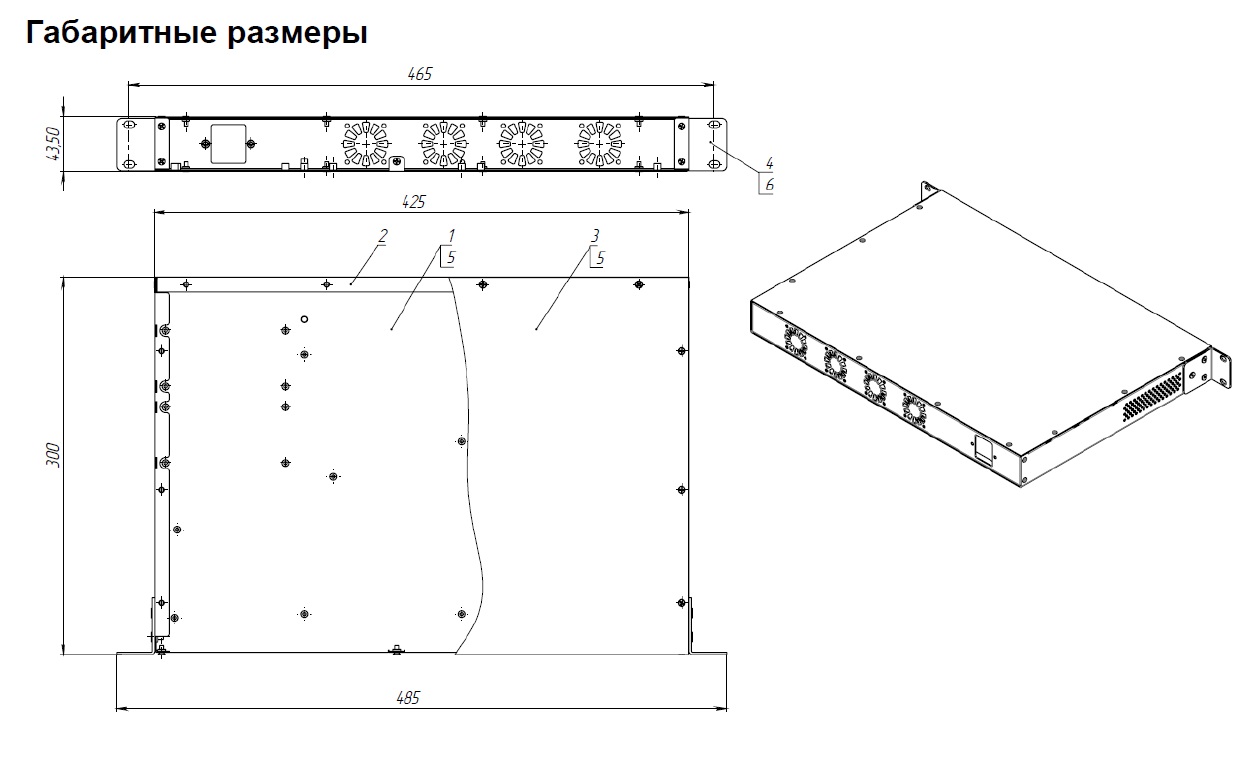

Габариты корпуса (Д х Ш х В)	мм	485 х 300 х 42,5

Примечания:

1. Диапазон входной мощности может быть определён заказчиком (см. вкладку "Заказ").
2. Максимальная выходная мощность может быть определена заказчиком (см. вкладку "Заказ").

��

Формирование артикула

EFA-   FF 3 4 5 6 7 8 9 - 10 11

1          Тип усилителя
F:         фиксированный КУ

2          Спектр усилителя
F:        выровненный спектр

3          Функциональное назначение
P:        предусилитель
L:         линейный
B:        усилитель мощности

4          Максимальная выходная мощность
05:       5 дБм
22:       22 дБм
ХХ:      другое

5          Дополнительные порты: выходной монитор, служебный канал OSC 1510 нм или по запросу
0:         без дополнительных портов
1:         с портом выходного монитора
2:         с портом служебного канала OSC (предусилитель - вывод на входе, усилитель мощности - ввод на передаче, линейный усилитель - вывод на входе, ввод на передаче
3:         с портами выходного монитора и служебного канала OSC
ХХ:      специальный

6          Минимальный коэффициент усиления или оптимальный коэффициент усиления (OFG) для EFA-FF…
05:       5 дБм
20:       20 дБм
ХХ:      другое

7          Диапазон входной мощности
0:         -20 - +10 дБм
1:         -25 - +5 дБм
2:         -32 - 0 дБм
3:         -37 - -5 дБм
4:         -40 - -10 дБм
5:         -50 дБм, без мониторинга входной мощности
6:         -50 дБм, без мониторинга входной мощности, без изолятора на входе
Х:        специальный

8          Максимальный коэффициент усиления (для EFA-V… или номер канала для EFA-FS... (34: 193,4 ТГц); 00 - для EFA-FF…)
00:       значение по умолчанию

9          Модификация
0:         стандарт
Х:        специальная

10        Тип коннекторов
F:         FC
L:         LC
S:        SC
Х:        специальный

11        Тип полировки коннектора на входе
L:         UPC
Х:        APC

Пример заказа

Крейт в составе: EFA-FFB210100000-LU

Усилитель мощности с фиксированным коэффициентом усиления и выровненным спектром; 21 дБм; без OSC, без монитора; входной диапазон -20 - +10 дБм; диапазон коэффициента усиления 10 - 25 дБ; коннекторы LC/UPC.

Документы

Эрбиевый усилитель оптического сигнала С диапазона с выровненным спектром

532.9 Кб
